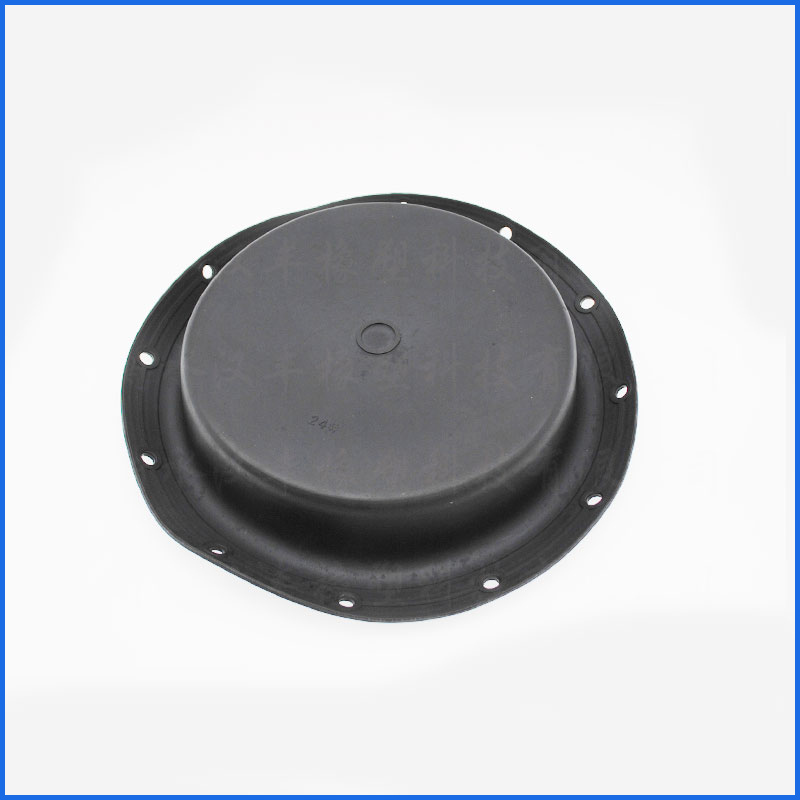

在一些中低調壓器的設計中，為調整調壓閥瓣不平衡力的問題，改善調壓器性能，往往用安裝平衡膜片的方法，安裝了橡膠膜片后，可以調高調壓器進口壓力與出口壓力之間的壓差。在調壓器行業就用途而言稱為平衡膜片，在橡膠、儀表、機械等行業被稱之為滾動膜片。

滾動膜片產品特點：

膜片拐角處不能有直棱角，要做出圓弧，避免翻折后容易斷裂和硫化時虧膠，套筒內壁與端面交接處也應倒出圓弧角，避免尖角割裂膜片。

橡膠膜片的材料；用于天然氣、LPG時可選丁腈橡膠，用于煤氣選用氯醇橡膠

滾動橡膠膜片內有彈性滌綸布夾層，仔細觀察膜片內、外表面，一面可以隱約看見網狀?yuàn)A布的紋路，另一面是光面，要求光面為氣體的受壓面，因此，對正向安裝的膜片，光面在膜片表面，反向安裝的膜片光面在外表面，這樣可以避免出現泄露，提高膜片的耐壓強度。

模具材料進行調質處理。人工車制模具用薄鋼板按膜片的內外輪廓，用線切割方法制成凸凹樣板、檢驗?zāi)＞咝螤睢⒛＞叩墓ぷ髅鎾伖狻?/p>

目前，國內生產的滾動膜片受到材料、工藝等限制，其高度H與開口直徑D的比例一般不超過1：1，所以行程不能過長。

在調壓閥裝配圖上閥瓣與閥座處于大的開度狀態，則平衡膜片、主膜片按低位置繪出，若閥瓣與閥座處于關閉狀態，平衡膜片、主膜片均按高位置繪出，如果不注意這一點，很可能在拆零件圖時造成閥桿長度尺寸上的錯誤。
